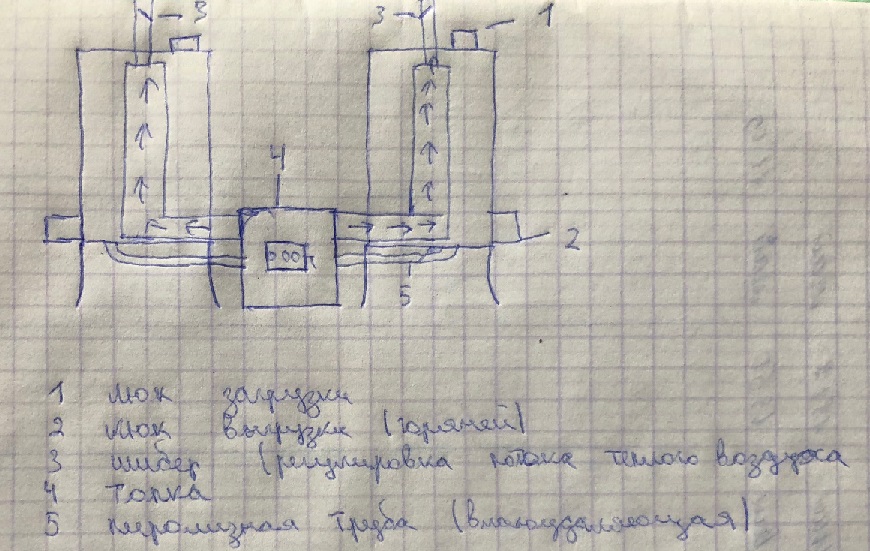

Доброе время суток из Республики Беларусь! Немного работаю на обычных бочках с дожигом пиролизных газов и честно говоря на таком производстве как говорится в народе «не станешь богатым , а станешь горбатым» . Родилась идея сделать печь на подобии синергии в плане загрузки и выгрузки горячего угля. За основу берем две бочки(реторты) диаметр 2,1м высота 2,6м , ставим из вертикально объединяем одной топкой из кирпича
(Отдельностоящая) теплоносителем будет служить труба 530диаметром она будет из топки идти в реторты и сверху будет дымоход 270диаметр чтобы не все тепло в атмосферу выбрасывать , регулировка потоков будет шибером на дымоходе . Идея сделать чтобы печь работала постоянно в горячем режиме и за счет пиролизных газов, но из 2х реторт будет мало чтобы поддерживать постоянное горение газов придется подтапливать дровами. Дайте пожалуйста ответ и совет может ли такая печь быть работоспособная или это потрачено время и деньги?
Печь с внутренним теплоносителем , будет ли работать?
Сообщений 1 страница 15 из 15
Поделиться115.11.2023 21:40
Поделиться316.11.2023 23:00
- Администратор
- Откуда: Пермь
- Зарегистрирован: 17.05.2010
- Приглашений: 0
- Сообщений: 4448
- Уважение: +26
- Позитив: +89
- Пол: Мужской
- Возраст: 54 [1969-12-02]
- Провел на форуме:
2 месяца 18 дней - Последний визит:
Вчера 15:46
Печь с внутренним теплоносителем , будет ли работать?
теплоносителем будет служить труба 530 диаметром
Термин "печь с внутренним теплоносителем" подразумевает несколько другое. Теплоносителем практически везде являются горячие дымовые газы от сгорания какого-то энергоносителя(дрова, пирогазы, магистральный газ, мазут, солярка и т.д. - что дешевле) . В печах с внутренним теплоносителем эти дымгазы проходят сквозь слой дров, которые находятся в каком-то ограниченном пространстве(реторта, к примеру), отдавая своё тепло сразу поверхности дров для переугливания. При этом дрова проходят все стадии - "сушка, форпиролиз, пиролиз" отдавая сначала негорючие пАрогазы, а затем и горючие пИрогазы - которые непроизвольно смешиваются с негорючими дымгазами. В примитивных печах эта смесь(пирогазы+дымгазы) вылетают в трубу и в атмосферу. В технологичных печах по типу "Ламбиотт" или ВНДР эту смесь "отлавливают" и прогоняют через разные системы очистки. В последнее время сгущают и забирают "отстойную смолу"+ очищенный горючий газ, который опять направляют на сгорание в топку.
Ваша же печь относится к тем камерным и ретортным установкам, где продукты горения топок(дымгазы) не приходят в непосредственное соприкосновение с обугливаемым материалом. Этот вид тоже можно разделить на три подвида.
1) продукты сгорания топок свободно "облизывают" и обволакивают снаружи поверхности сосудов(реторт) с обугливаемыми дровами. Это, навскидку, печи "Эколон", "Луч", МПРУ, "Мадерум", УПР и подобные.
2) продукты сгорания топок облизывают и обволакивают "прокладку" по типу "стакана" в голландских и псевдо-голландских печах, стенки "стакана" передают тепло стенкам реторты(ванны) и далее дровам.
3) продукты сгорания топок загоняют в различные жаровые трубы(круглые, полукруглые, прямоугольные, прямоточные и извилистые "змейкой"), которые проложены по дну, по стенкам или даже в середине емкости с переугливаемыми дровами. Это печи по типу УП "Евро"; "Русь"; вологодские печурки... Ваша предлагаемая к обсуждению печь относится именно к ним.
Думаю, и "болезни" будут характерными. Непросчитанные малые топочные пространства и сечения пирогазовых труб, отсутствие аварийно-взрывных клапанов, "мостики холода" у люков выгрузки(с непременным образованием жижки, которая "любит" температуры меньше 300-330 градусов) - это так, навскидку...
Поделиться417.11.2023 10:45
Термин "печь с внутренним теплоносителем" подразумевает несколько другое. Теплоносителем практически везде являются горячие дымовые газы от сгорания какого-то энергоносителя(дрова, пирогазы, магистральный газ, мазут, солярка и т.д. - что дешевле) . В печах с внутренним теплоносителем эти дымгазы проходят сквозь слой дров, которые находятся в каком-то ограниченном пространстве(реторта, к примеру), отдавая своё тепло сразу поверхности дров для переугливания. При этом дрова проходят все стадии - "сушка, форпиролиз, пиролиз" отдавая сначала негорючие пАрогазы, а затем и горючие пИрогазы - которые непроизвольно смешиваются с негорючими дымгазами. В примитивных печах эта смесь(пирогазы+дымгазы) вылетают в трубу и в атмосферу. В технологичных печах по типу "Ламбиотт" или ВНДР эту смесь "отлавливают" и прогоняют через разные системы очистки. В последнее время сгущают и забирают "отстойную смолу"+ очищенный горючий газ, который опять направляют на сгорание в топку.
Ваша же печь относится к тем камерным и ретортным установкам, где продукты горения топок(дымгазы) не приходят в непосредственное соприкосновение с обугливаемым материалом. Этот вид тоже можно разделить на три подвида.
1) продукты сгорания топок свободно "облизывают" и обволакивают снаружи поверхности сосудов(реторт) с обугливаемыми дровами. Это, навскидку, печи "Эколон", "Луч", МПРУ, "Мадерум", УПР и подобные.
2) продукты сгорания топок облизывают и обволакивают "прокладку" по типу "стакана" в голландских и псевдо-голландских печах, стенки "стакана" передают тепло стенкам реторты(ванны) и далее дровам.
3) продукты сгорания топок загоняют в различные жаровые трубы(круглые, полукруглые, прямоугольные, прямоточные и извилистые "змейкой"), которые проложены по дну, по стенкам или даже в середине емкости с переугливаемыми дровами. Это печи по типу УП "Евро"; "Русь"; вологодские печурки... Ваша предлагаемая к обсуждению печь относится именно к ним.
Думаю, и "болезни" будут характерными. Непросчитанные малые топочные пространства и сечения пирогазовых труб, отсутствие аварийно-взрывных клапанов, "мостики холода" у люков выгрузки(с непременным образованием жижки, которая "любит" температуры меньше 300-330 градусов) - это так, навскидку...
Так а на ваш взгляд, печь такая будет работать? Топку из кирпича сделать ( хочу еще понять как выщитать обьем топки для того чтобы все сгорало и печь не дымела)
Цель этой печи чтобы можно было работать в деревне и так скажем не дорого .
В чатах телеграмма одни говорят рабочая схема, другие говорят не рабочая
Поделиться517.11.2023 11:04
Олег Викторович
Спасибо за то что ответили
В телеграмме в чатах о технологиях одни говорят будет такая печь работать другие говорят не будет. Так хотел здесь узнать мнение людей будет она работать или нет? Хочу узнать как выщитать обьем топки чтобы печь была бездымная так как в планах чтобы такая печь работала в деревне , жижа должна идти по пиролизных трубам в топку (самотек )
Так имеет эта печь будущее или это будет очень затратно?
Поделиться617.11.2023 16:44
- Администратор
- Откуда: Пермь
- Зарегистрирован: 17.05.2010
- Приглашений: 0
- Сообщений: 4448
- Уважение: +26
- Позитив: +89
- Пол: Мужской
- Возраст: 54 [1969-12-02]
- Провел на форуме:
2 месяца 18 дней - Последний визит:
Вчера 15:46
хочу еще понять как высчитать обьём топки для того чтобы все сгорало и печь не дымила
Юрий Давидович писал на страницах данного форума, что объём топочного пространства должен быть равен объёму загружаемых дровами реторт. Тогда будет всё гарантировано сгорать и не дымить(подсос воздуха на первичное сгорание тоже должен быть). В противном случае, если случится аварийная ситуация(загазовали одновременно все реторты - поймали пик), топка меньшего объёма - не справится. Топку меньшего объёма можно поставить в случаях: 1) если на своде топки есть труба аварийного сброса излишек тепла 2) если пирогазы из реторты вытягиваются принудительно(дымососами или через эжекцию) - тогда пики газования не образуются.
Поделиться717.11.2023 19:20
По вашему мнению такая печь будет работать или это все просто иллюзия?
Поделиться817.11.2023 20:40
- Администратор
- Откуда: Пермь
- Зарегистрирован: 17.05.2010
- Приглашений: 0
- Сообщений: 4448
- Уважение: +26
- Позитив: +89
- Пол: Мужской
- Возраст: 54 [1969-12-02]
- Провел на форуме:
2 месяца 18 дней - Последний визит:
Вчера 15:46
Будет, но недолго...
Поделиться917.11.2023 21:48
Олег Викторович
Почему не долго? Можно ваш контакт для вайбер или вацап
Поделиться1019.11.2023 00:12
- Администратор
- Откуда: Пермь
- Зарегистрирован: 17.05.2010
- Приглашений: 0
- Сообщений: 4448
- Уважение: +26
- Позитив: +89
- Пол: Мужской
- Возраст: 54 [1969-12-02]
- Провел на форуме:
2 месяца 18 дней - Последний визит:
Вчера 15:46
Почему не долго?
Ответы на "почему" написал уже выше, перечисляя характерные "болезни"
Поделиться1119.11.2023 00:21
Олег Викторович
Спасибо за ваше терпение! Подскажите как доработать чтобы печь работала нормально, из топки делать аварийный дымоход? Как просчитать чтобы хотя бы цикл был сутки? Очень интересно именно с этой конструкции, так как начинающий и само собой денег нет и раскошелится на хорошую установку, погрузчик и т.д я не могу
Цель сделать печь для переработки отходов с пилорамы, а также дров , минимизировать количество людей для работы и это было не очень дорого
Поделиться1219.11.2023 17:39
- Администратор
- Откуда: Пермь
- Зарегистрирован: 17.05.2010
- Приглашений: 0
- Сообщений: 4448
- Уважение: +26
- Позитив: +89
- Пол: Мужской
- Возраст: 54 [1969-12-02]
- Провел на форуме:
2 месяца 18 дней - Последний визит:
Вчера 15:46
Подскажите как доработать, чтобы печь работала нормально
Вам нужен или конструктор-расчётник(каким был при жизни Юрий Давидович) или кто-то типа Бориса Ивановича Шипука(с которым Ю.Д. поделился всеми расчётными формулами), Константина Сергеевича Медведева или Суслова Михаила, которые бы взялись за доработку(при наличии желания и свободного времени). У меня нет ни навыков доработки(я - не конструктор), ни времени, ни желания...
Поделиться1319.11.2023 23:34
Олег Викторович
Спасибо большое за всю информацию!

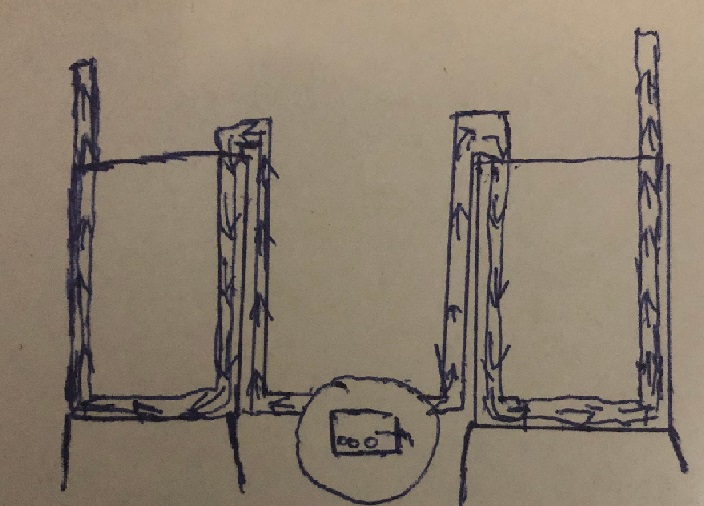

Поделиться1405.12.2023 19:36
.
Отредактировано Владимир бел (05.12.2023 19:38)
Поделиться1506.12.2023 21:43
- Администратор
- Откуда: Пермь
- Зарегистрирован: 17.05.2010
- Приглашений: 0
- Сообщений: 4448
- Уважение: +26
- Позитив: +89
- Пол: Мужской
- Возраст: 54 [1969-12-02]
- Провел на форуме:
2 месяца 18 дней - Последний визит:
Вчера 15:46
.
Что именно хотел добавить к обсуждению, Владимир?
