Приветствую Олег Викторович, перечитал почти все ваши посты, благодарен что уделили внимания.
Да все верно, идея взята из трудов Кузнецова,  топка внутри колпака, основная задача полное сгорание дров и газа. В данном случае маленькая топка выступает газогенератором, в которой горят дрова в ограниченном пространстве, перемешиваются с вторичным воздухом и проходя катализатор из шамотного кирпича догорают в колпаке. Я проводил небольшие эксперименты, после выхода на режим дрова горят без дыма, факел из топки около 0.5 метра.
Что меня на данный момент беспокоит - это паро/пирогазы,  их полное сгорание в колпаке, точнее полное сгорание в пик выделения.
Для их сгорания необходим излишек воздуха, для этого нужна тяга (разряжение в топке) и доступ воздуха. По формулам на форуме общее сечение всех трех дымовых труб по 250мм должно хватить с запасом, учитывая то, что тяга в трубах под ретортами будет разбавляться холодным воздухом.
Как стоит организовать подачу пирогазов в топку?
Я понимаю, что нужно смешать с воздухом и желательно создать турбулентный поток для лучшего сгорания, но как это реализовать пока не додумался.

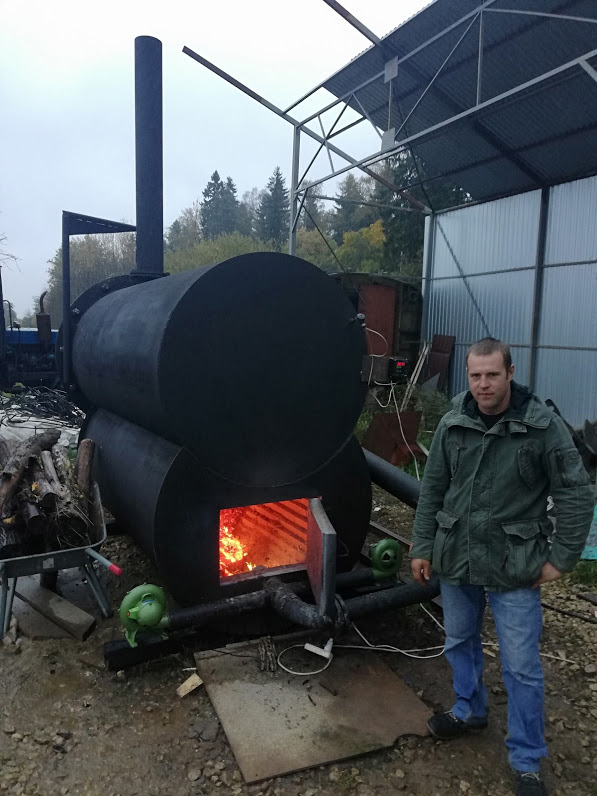

Идея хорошая, но как я понимаю на фото установка не для дерева, а для проводов.
В моем случае диаметр реторт 2м, без парогазов внутри уголь у стен будет переуглен, а внутри недожег. Из сообщений уважаемого Ю.Д. на форуме, тепловая энергия от стенок к центру передаётся с помощью парогазов и выравнивает температуру по объёму, до момента экзогенной реакции.
Если поставить эжектор и вытягивать газы, соответственно создавать разряжение в реторте, то газы будут подниматься вдоль стенок и в топку,  на выходе будет или недопал или 3дня топки до угля.
Так же и с топкой. Нужно будет каким-то образом определять когда вентилятором крутится быстрее или медленнее. Так как в разные моменты количество газа будет разным,  а без газа не будет пламени, воздух будет охлождать топку, нужно будет больше дров кидать. По мне так минусов больше чем плюсов. С телефона пишу, так бы скинул график зависимостьи выхода угля от давления в реторте.
Я как думаю:
1. В момент начала экзогенного процесса понижать температуру теплоносителя и держать +30-50градусов выше температуры пирогазов, тогда пик можно растянуть.
Я знаю Борис в синергии так делает, и у него сразу 2-3 ретрты могут газовать и нету аварии по температуре.
2. Не помню, но где-то на форуме человек писал, что делалая дюймовые отверстия на выходе из реторты можно уменьшить скорость выхода пирогазов. Труба, допустим 150мм, привариваем к стенке реторты  и со стороны реторты делаем дырки. Но надо считать. Давление при этом повышается, но пик будет не 1 час, а дольше. И выход угля увеличится. И ещё плюс повышения давления, что уголь не так разрывает изнутри, где-то в книге по углежению читал.
Навернулась материнка на компе дома,  а там все лежит. Поэтому без подтверждения своих утверждений пишу.

А по поводу эжекции. Может стоит посмотреть у голландских горизонтальных, у них эжектор стоит на подсос воздуха в топку, как в горелке газовой с крышками, что бы закрывать когда газ не идёт. Я как помню вы, Олег Викторович её по фото и разбирали, что к чему.

И да, самое главное, пропал свет или навернулся вентилятор, и маленькая топка закоптит как паровоз, газ попрёт по ходам и будет гореть под ретортой, в лучшем случае, а может и хлопнуть. При минимуме зависимых механизмов, можно будет в ручном режиме заслонки дергать и завершить процесс без перегрева. У меня хоть и не ст3,  а 09г2с прямое попадание огня её тоже слижет, ещё может и покрутить.

Отредактировано Alex_BYN (13.10.2020 00:19)
